調制器

功能

　　其功能是把信號源(可以是數字電視機頂盒、衛星數字電視接收機、DVD機、電腦、攝像機、電視解調器等AV信號源)所提供的視頻信號(VIDEO)和音頻信號(AUDIO)調制成穩定的高頻射頻振蕩信號，視頻為調幅調制方式，音頻為調頻調制方式。

制式

　　根據世界上彩色電視制式的不同，調制器也有PAL制調制器，NTSC制調制器，SECAM制調制器三種制式，我國采用的是PAL-D制式。

特點

　　1、調制器采用在48MHz-750MHz頻段內PAL-D制式鄰頻調制方式固定頻道輸出。

　　2、在電路設計上采用圖像頻率﹑伴音頻率CPU雙鎖相環路（PLL）設計的思路。

　　3、在器件上采用進口優質廣播級調制芯片(TOSHIBA、MOTOROAL、INTECH、TEXAS INSTRUMENTS、FAIRCHILD等公司)。

　　4、采用高性能聲表面波（SAW）濾波，殘留邊帶抑制大于65dB。

　　5、110 dBuv射頻輸出，電平幅度穩定，頻率準確。

　　6、獨特濾波方式，帶外輸出抑止大于65dB。

　　7、圖象調制度、音頻頻偏、A/V比、射頻輸出電平均可調節。

　　8、19英吋標準機箱設計，標準化安裝。

應用

　　鄰頻調制器應用于各類有線電視系統，衛星電視系統，小區閉路電視、監控系統，賓館、酒店數字機頂盒改造系統，以及部隊、學校教育視聽系統等。

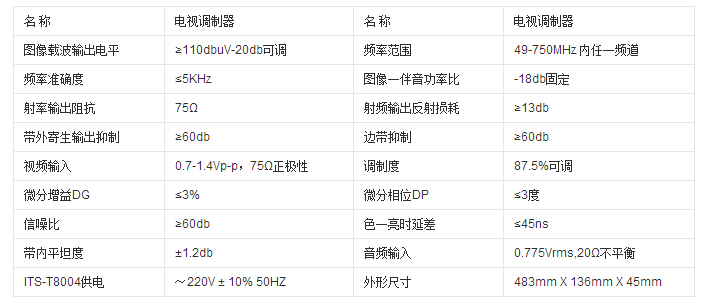

指標

分類

　　調制器可以分為數字調制器、模擬調制器；

　　模擬調制器按不同的分類標準可分為：

　　按頻率殘留邊帶、雙邊帶可分為：鄰頻調制器、隔頻調制器；

　　按頻率處理方式可分為：中頻處理調制器、高頻處理調制器；

　　按頻率可調可分為：捷變頻調制器，固定頻調制器；

　　按級別可分為：標準級調制器、專業級調制器、廣播級調制器

　　按集成路數可分為：單路T8001鄰頻調制器，4路T8004調制器，16路T8016鄰頻調制器。
