力觸覺技術 又名：Haptics技術

何謂Haptics?

Haptics通過硬件與軟件結合的觸覺反饋機制，模擬人的真實觸覺體驗。由于人體感受機制復雜，對Haptics技術做清晰地分類并不容易，不過從感受輸入的角度，大致可以分為對表皮，以及對肌肉中感受器刺激兩類。

對普通人來說，前者其實并不陌生，手機上的“振動”就是一種表皮Haptics技術，不過許多人的誤解也源于此——認為Haptics等同于 “振動”。事實上這項技術遠非如此簡單，只是因?yàn)檎駝?dòng)技術容易實現，而且商業化產品成熟低價。振動其實只是Haptics領域的很小一部分，在許多場景下 (例如按鍵反饋)，以振動作為觸覺反饋的效果都不夠好。

而與這兩類輸入對應的技術則五花八門，跨越的技術領域特別廣泛。這也要求Haptics研究者需要了解許多領域的知識。以振動反饋為例，不但要 從電子工程和機械學角度知道如何最有效地利用電能、設計原件結構，還需從心理學角度了解人體對哪些頻率的振動最為敏感。不過，這也是從事Haptics領 域研究的樂趣之一——尤其是對興趣廣泛的研究者來說。

生活中的諸多不便都可能藉由Haptics技術的引入得到解決。比如，人們?cè)诿鎸?duì)面交談時，一方看手表的動作往往會引發對方不適，倘若手表鏡面 應用了Haptics技術，只需手指輕輕一摸，便能知曉準確時間，這類生活中的窘境便迎刃而解。另外一個例子是網購：現實中，我們通過觸摸感受材料的質地 與紋理，網購則無法實現這一點，隨著Haptics技術的發展，如果平板電腦將來能模擬商品的真實紋理與質地，那么網購體驗將會有革命性的提升。

虛擬觸覺的“RGB三原色”

正如老話說，前景總是光明的，道路總是曲折的。Haptics是一個嶄新的領域，難在建立研究的基準。我們類比視覺領域的既有研究成果，嘗試將 紋理分解成幾個獨立變量。如同光的三原色一樣，我們認為粗糙度、粘滯度、柔軟度很可能是觸覺的三個基本維度。在理解它們后，怎樣用機器模擬，以不同比例混合，是否有可能根據它們定義所有的紋理呢?當前，Haptics的研究重點之一便是理解人們?nèi)绾胃惺芗y理。

粗糙度是我們研究最深，也是目前掌握最全面的技術，而粘滯度牽涉摩擦力，則相對難以實現。此外，由于三個維度往往分別單獨采用不同的技術實現，而在完成最終產品時，還要考慮三者是否能夠相互兼容，同時實現。

在微軟亞洲研究院，我們對如何在消費產品及可穿戴設備中應用Haptics技術的研究頗感興趣，并且已開發了多種Haptics設備原型，能實 現鍵盤的觸覺反饋、在玻璃觸屏上實現類似物理按鈕般的效果。以鍵盤為例，在對照實驗中，在擁有精確觸摸反饋的鍵盤上，其輸入速度和正確率都要高出單純利用 視覺反饋的鍵盤許多。而歸類來說，這些原型中使用的Haptics技術包含以下兩類。

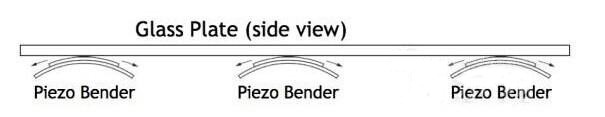

一類是利用壓電效應。將壓電彎曲元件置于觸摸表面之下，當它們受到高壓產生振動時，帶動表面也同時發生上下位移。

還可通過收縮表面，模擬按鍵咔嗒的感覺。其原理是將一塊大的壓電元件粘合在不銹鋼片上，因?yàn)椴讳P鋼片具有很強的面內剛度(in-plane stiffness)，通過向壓電元件施加高電壓，元件的收縮將引起不銹鋼片向一側凹陷，在指尖產生類似輕觸開關般的咔嗒體驗。我們還能以超聲波的頻率(20-40kHZ)振動觸摸表面，令一層薄薄的空氣附于其上，這層空氣能讓指尖與表面的接觸部分變得特別順滑。

另一類是靜電效應。在下面的示意圖中，玻璃屏幕之上還附著有兩層材料。紅色的是導電層(例如ITO導電玻璃)，其上是絕緣層。當電信號通過導電 層，手指皮膚中將產生極性相反的感應電荷，手指與屏幕的摩擦力將受到這些感應電荷相互作用力的影響。這些額外的作用力微小，我們只能體會到摩擦力發生了改 變，卻并不能單獨感受到它們的存在。配合對手指位置的精確感知，以及相應位置電信號強度的變化，將讓我們產生接觸表面的粗糙程度發生了改變的錯覺。

由此也可見，Haptics是一種交互，不僅與“顯示”有關，還與動作捕捉及感應緊密關聯。在意識到這一點之后，最近有一些技術展示，實現了極高的位置分辨率，進而能顯示非常細膩的紋理，實現燈芯絨般的手感。

從鮮為人知的術語，到被寄予希望的未來技術，Haptics正逐漸走向我們的日常工作和生活。Amara法則說，我們常常高估科技的短期影響 力，而又低估其長期影響力。在互聯網世界逐漸三維化，并越來越和現實世界水乳 交融的過程里，人和機器的交互界面將不再受限于玻璃平面之下的二維世界法則， 會變得跟現實世界一樣細膩豐富。要讓夢想更快地實現，還有賴于研究者們更多的關注和科研突破。

    應用趨勢

　　力觸覺（Haptics）將推動遠程醫療進入具有現場沉浸感的狀態

　　力觸覺技術可以傳遞壓力，溫度、紋理、速度、加速度、震動等各種信息，就像人在現場真正的觸摸一樣，反饋給操作者真實的感受。

　　很多學者據此認為，力觸覺技術將在人工智能的進化中起著不可磨滅的作用。

　　按照Okamura教授的說法，即使是健康人，也需要力觸覺技術，比如力觸覺技術可以幫助人類遠離危險和復雜的工作環境或者危險場所，甚至與戰爭有關的場景排雷、拆彈等。

　　但是對于普通百姓而言，最有價值的應用當屬于醫療和教育兩個領域。這一點其實從Okamura教授的研究團隊主要資助捐助者也可以窺見一斑：美國國家科學基金會和美國國家衛生研究院。

　　在醫療應用上，Okamura教授認為，遠程手術機器人最大的挑戰就是醫生對遠程的操作不能獲得現場手術般的感受，從而不能精準的控制機器人，將會給病人帶來痛苦和災難。

　　在現場的對比的外傷縫合外科視頻中，我們看到應用了力觸覺反饋技術的遠程外科機器人沒有把線弄斷，這是因?yàn)椴僮髡吣軌蚋惺艿嚼毒€的張力大小。

　　眾所周知，醫療資源的不均衡是我們?nèi)祟惿鐣?huì)面臨的重要挑戰之一，遠程醫療技術大部分的應還停留在通過視頻望聞問切，遠程會診的階段。

　　力觸覺技術的出現和醫療機器人技術的結合，我相信將改變醫療資源的配置模式，而這種配置模式，是不以犧牲治療效果和病人安全為代價的。

　　力觸覺（Haptics）將改變?cè)诰€教育為學生創造可感知的教學

　　教育是力觸覺技術將發揮重大價值的另一外一個領域。在教育行業的Haptics儀器已經開始應用在數學、物理學教學中，幫助學生們更好的理解理論概念。

　　尤其是在K12領域，Okamura教授的團隊開發了一個名為"Rumble pack”的游戲，這是一個手提式的虛擬現實環境下的視頻游戲，幫助學生們理解物理概念。

　　在美國，為小學學生和老師開發的力觸覺設備已經開始使用。

　　有一種稱為Haptic Paddle低成本的力反饋設備就已經在很多全球的大學用來教學力觸覺。

　　阿姆斯特朗大西洋州立大學的Felix G. Hamza-Lup曾經在2008年就發表過《Feel the Pressure： E-learning Systems with Haptic Feedback》文章，在那篇文章中他介紹了一個模擬力觸覺的電子學習系統。

　　在這方面的討論美國非常熱烈，很多是用來討論物理學教學的應用。

　　比如俄亥俄大學的就開發了一個Interactive Virtual Haptics-augmented Training System for Undergraduate Engineering。

　　與美國相比，我們中國在K12上的在線教育大多還停留在信息和內容的整理與聚合上，類似力觸覺這樣能夠推動改變教學模式的前瞻性技術研究和應用，尤其是產品還少之又少。

　　筆者認為，在在線教育領域，中國也將繼美國之后，力觸覺技術和相關的產品將會，也應該獲得大量的應用。

　　這對于提高中國兒童的動手能力，發揮想象力，將會有巨大的價值。

　　未來：可穿戴與智能手機集成，將延伸個人的觸覺

　　2009 年，蘋果曾經申請了一項名為“本地化觸覺反饋裝置”的專利，這項專利是為屏幕增加觸摸反饋功能，以更真實地模擬出物體的質感。

　　顯然，肢體接觸是人類融洽關系，增進親密，傳遞感情的重要渠道和方式，我們很難想象失去觸覺世界會變得怎么樣。

　　好消息是，除了蘋果之外，還有更多的公司和大學在致力于力觸覺技術和設備的研發，比如開源的OpenHaptics是一個開源的力觸覺開發組件，可以幫助開發者開發基于力觸覺的驅動設備。比如Geomagic 、HAPTION、Novint Grip等提供各種力反饋設備。

　　在未來，隨著可穿戴和智能手機的發展，力觸覺設備小型化和與智能手機、可穿戴設備集成，將為時不遠。彼時，或許我們真的可以借助力觸覺安慰遠在它鄉哭泣的戀人，思念的撫摸，可愛的兒女。

　　更為重要的是，他會改變我們的疾病治療、教育學習和社會交往。
