干式變壓器

　　冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　一、發展

　　我國至今已成為世界上干變產銷量最大的國家。前國外的各種高低壓電器產品，占據著國內的一些重要市場，唯獨干式變壓器從20 世紀末以后，幾乎再沒有從國外進口，在國內的重點項目和重大工程中，難覓國外干變的蹤影。

　　當前，城鄉電網建設步伐加速，我國發電量和用電量與日俱增。通常而言，每增加1kW 的發電量，需要增加11kVA 的變壓器總?cè)萘?而其中Satons配電變壓器約占全部變壓器總?cè)萘康?/3-1/2。據估計，干式配電變壓器約占全部配電變壓器的1/5-1/4。受電網建設投資的拉動，變壓器行業景氣度較高，2010 年以后產量將保持20%左右的增速。按照歷史經驗和變壓器電壓等級結構變化，配電變壓器比例在40%左右，按照40%的比例計算，今年我國新增干式變壓器產量將達2億KVA 左右。

　　近20年來，隨著世界經濟的發展，干變在全世界取得了迅猛的發展，尤其是在配電變壓器中，干變所占的比例愈來愈大，據統計，在歐美等發達國家中，它已占到配變的40～50%。在我國，約占到50%左右。從產量上來看，我國自1989年第二次城網改造會議之后，干式變壓器的產量有了顯著的增長，從20世紀90年代起，每年大致以20%左右的速度遞增，1999年的總產量已逼近一萬MVA（該值已大大超過了10年前預測四千五MVA)，而2002年的總產量達二萬MVA，2004年已達三萬二千MVA。這樣的增速，在世界上也是前所未有的。

　　從上述數據可見，目前我國已成為世界上干式變產銷量最大的國家之一，無論在工廠規模、產品的容量、電壓等方面均已處于世界領先水平。

　　二、結構類型

　　構造性能

　?、殴腆w絕緣包封繞組

　?、撇话饫@組

　　繞組 兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組

　　從高 低壓繞組的相對位置看，高壓可分為同心式 交迭式

　　同心式繞組簡單，制造方便，均采用這種結構方式。

　　交迭式，主要用于特種變壓器。

　　三、結構特點

　　1.安全，防火，無污染，可直接運行于負荷中心；

　　2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；

　　3.低損耗，低噪音，節能效果明顯，免維護；

　　4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行；

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行；

　　6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置；

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

　　繞組形式

　　⑴纏繞；

　　⑵環氧樹脂加石英砂填充澆注；

　?、遣ＡЮw維增強環氧樹脂澆注（即薄絕緣結構）；

　　⑷多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性）。

　　高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　　四、形式

　?、遍_啟式：是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。

　　⒉封閉式：器身處在封閉的外殼內，與大氣不直接接觸（由于密封、散熱條件差，主要用于礦用，屬于防爆型）。

　?、碀沧⑹剑河铆h(huán)氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　五、特點結構

　　溫度控制系統

　　干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性。

　　冷卻方式

　　干式變壓器冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　六、技術參數

　　1、使用頻率：50 / 60HZ ；

　　2、空載電流：< 4 % ；

　　3、耐壓強度：2000V / min無擊穿；測試儀器：YZ1802 耐壓試 驗儀（20mA) ；

　　4、絕緣等級：F級（特殊等級可定制）；

　　5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V）；

　　6、連接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可選）；

　　7、線圈允許溫升：I00K；

　　8、散熱方式：自然風冷或溫控自動散熱；

　　9、噪音系數：≤30dB。

　　七、工作環境

　　1.0 - 40( ℃ )，相對濕度<70%；

　　2.海拔高度：不超過2500 米；

　　3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離；

　　4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所；

　　5.防止工作在振動或電磁干擾場所；

　　6.避免長期倒置存放和運輸，不能受強烈的撞擊。

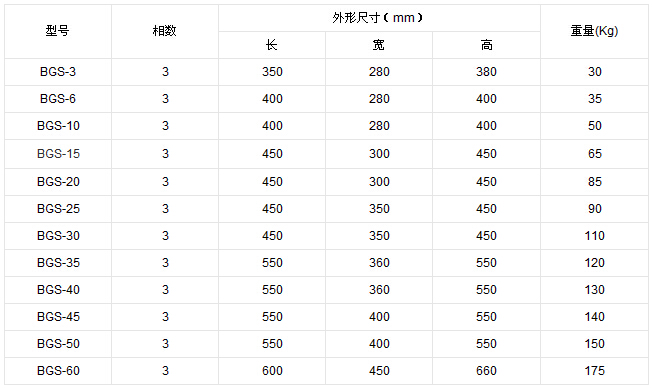

　　參考數

　　接線方式

　　1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求；按照2-2.5A/min2電流密度配置為宜。

　　3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃 、綠、紅分別接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。（如變壓器有機箱應與箱體地線標志對應相連接）。

　　檢查輸入輸出線，確認正確無誤。

　　4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器

　　內部是否有異響、打火、異味等非正?，F(xiàn)象，若有異常，請立即斷開輸入電源。

　　5、當空載測試完成且正常后，方可接入負載。
