增量電導法

一、增量電導法原理
增量電導法是MPPT控制常用的又一算法，也是一種以擾動太陽電池的輸出電壓來進行太陽電池最大功率點追蹤的一種策略，它是根據在最大功率點時太陽電池的輸出功率對電壓的微分為0而被提出來的。它能夠判斷出工作點電壓與最大功率點電壓的關系。對于功率P有：
P=IV
同時對上式兩端對V求導，可得：
dP/dV=d(IV)/dV=I+V(dI/dV)
當dP/dV＞0時，V小于最大功率點電壓Vmax；當dP/dV＜0時，V小于最大功率點電壓Vmax；當dP/dV=0，V等于最大功率點電壓Vmax；將上述三種情況代入上式可得：
當 V<Vmax時, dI／dV>-I/V；
當 V>Vmax時, dI／dV<-I/V；
當 V=Vmax時, dI／dV=-I/V；
這樣可以根據dI／dV與-I/V之間的關系來調整工作點電壓,從而實現最大功率跟蹤。

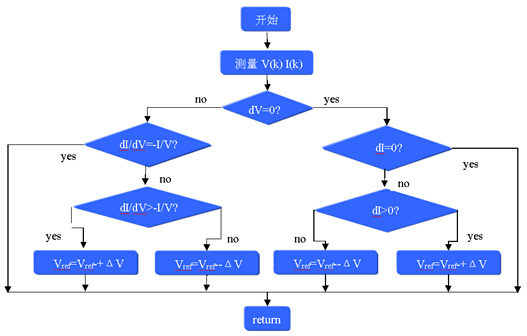

二、增量電導法流程圖

圖中,V(k),I(k)為第k時刻的電壓、電流。由于dV是分母,首先判斷dV是否為0。如果dV=0, dI=0,則認為找到最大功率點,不需要調整。如果dV=0,電流變化量不為0,依據dI的正負調整參考電壓。若dV不為0,則根據上式對參考電壓進行調整。

三、增量電導法優缺點
增量電導法的最大優點是光伏電池的輸出端電壓能以平穩的方式隨著日照強度的變化而變化，其電壓擺動的幅度相對擾動觀察法來說要小。但這種控制算法實現起來相對復雜，而且檢測精度和速度在一定程度上會影響跟蹤的精度和速度，同時，電壓增量步長的選取也比較講究，若步長太大，則跟蹤的誤差會比較大，若步長較小，則跟蹤的速度會較慢。并且增量電導法對硬件的要求較高。
