路由器

基本概念

　　路由器就是連接兩個以上各別網絡的設備。
　　由于位于兩個或更多個網絡的交匯處，從而可在它們之間傳遞分組（一種數據的組織形式）。路由器與交換機（Switch）在概念上有一定重疊但也有不同：交換機泛指工作于任何網絡層次的數據中繼設備（盡管多指網橋），而路由器則更專注于網絡層。
　　路由器與交換器的差別，路由器是屬于OSI 第三層的產品，交換器是OSI第二層的產品。第二層的產品功能在于，將網絡上各個電腦的MAC地址記在ARP表中，當局域網中的電腦要經過交換器去交換傳遞數據時，就查詢交換器上的ARP表中的信息，將數據包傳送給指定的電腦，而不會像第一層的產品（如集線器）每臺在網絡中的電腦都發送。而路由器除了有交換器的功能外，更擁有路由表作為傳送數據包時的依據, 在有多種選擇的路徑中選擇最佳的路徑。此外，并可以連接兩個以上不同網段的網絡，而交換器只能連接兩個。并具有IP分享的功能，如：區分哪些數據包是要傳送至WAN，或是只在LAN。
　　一個比較直觀的理解路由器與交換機區別的例子是這樣：交換機好比是鄰近的街道，而路由器則是街道的交匯點。一個街區的每一間房都有它自己的地址，也就是說，交換機連接的不同的設備也有它們自己的IP地址。
　　值得一提的是，交換機除了自身的管理IP地址外不會管到其他任何IP地址。路由器將網絡連接起來，就像公路交換坡道或主交匯點連接公路和高速公路一樣。交匯點處的街道標記（稱為路由表）決定數據包將流向哪條路。
　　舉個例子，家中的一臺路由器將互聯網服務提供商（ISP）的網絡（通常具有公有地址）和自家的LAN（通常使用私有IP地址，見網絡地址轉換(NAT)）連接起來。有時候交換機和路由器也被做在一起作為多接口路由器出售。
　　為了能路由數據包，路由器之間會通過路由協議進行通訊并創建和維護各自的路由表。路由表存儲了去往某一網絡的最佳路徑，該路徑的“路由度量值”以及下一跳路由器。參考條目路由獲得這個過程的詳細描述。
　　盡管也有其它一些很少用到的被路由協議，但路由通常指的就是IP路由。

路由器的分類

使用分類

　　互聯網各種級別的網絡中隨處都可見到路由器。接入網絡使得家庭和小型企業可以連接到某個互聯網服務提供商；企業網中的路由器連接一個校園或企業內成千上萬的計算機；骨干網上的路由器終端系統通常是不能直接訪問的，它們連接長距離骨干網上的ISP和企業網絡?；ヂ?lián)網的快速發展無論是對骨干網、企業網還是接入網都帶來了不同的挑戰。骨干網要求路由器能對少數鏈路進行高速路由轉發。企業級路由器不但要求端口數目多、價格低廉，而且要求配置起來簡單方便，并提供QoS，像飛魚星的企業級路由器就提供SmartQoSIII。
　　接入路由器
　　接入路由器連接家庭或ISP內的小型企業客戶。接入路由器已經開始不只是提供SLIP或PPP連接。諸如ADSL等技術將很快提高各家庭的可用帶寬，這將進一步增加接入路由器的負擔。由于這些趨勢，接入路由器將來會支持許多異構和高速端口，并在各個端口能夠運行多種協議，同時還要避開電話交換網。
　　企業級路由器
　　企業或校園級路由器連接許多終端系統，其主要目標是以盡量便宜的方法實現盡可能多的端點互連，并且進一步要求支持不同的服務質量。許多現有的企業網絡都是由Hub或網橋連接起來的以太網段。盡管這些設備價格便宜、易于安裝、無需配置，但是它們不支持服務等級。相反，有路由器參與的網絡能夠?qū)C器分成多個碰撞域，并因此能夠控制一個網絡的大小。此外，路由器還支持一定的服務等級，至少允許分成多個優先級別。但是路由器的每端口造價要貴些，并且在能夠
　　使用之前要進行大量的配置工作。因此，企業路由器的成敗就在于是否提供大量端口且每端口的造價很低，是否容易配置，是否支持QoS。另外‘還要求企業級路由器有效地支持廣播和組播。企業網絡還要處理歷史遺留的各種LAN技術，支持多種協議，包括IP、IPX和Vine。它們還要支持防火墻、包過濾以及大量的管理和安全策略以及VLAN。
　　骨干級路由器
　　骨干級路由器實現企業級網絡的互聯。對它的要求是速度和可靠性，而代價則處于次要地位。硬件可靠性可以采用電話交換網中使用的技術，如熱備份、雙電源、雙數據通路等來獲得。這些技術對所有骨干路由器而言差不多是標準的。骨干IP路由器的主要性能瓶頸是在轉發表中查找某個路由所耗的時間。當收到一個包時，輸入端口在轉發表中查找該包的目的地址以確定其目的端口，當包越短或者當包要發往許多目的端口時，勢必增加路由查找的代價。因此，將一些常訪問的目的端口放到緩存中能夠提高路由查找的效率。不管是輸入緩沖還是輸出緩沖路由器，都存在路由查找的瓶頸問題。除了性能瓶頸問題，路由器的穩定性也是一個常被忽視的問題。
　　太比特路由器
　　在未來核心互聯網使用的三種主要技術中，光纖和DWDM都已經是很成熟的并且是現成的。如果沒有與現有的光纖技術和DWDM技術提供的原始帶寬對應的路由器，新的網絡基礎設施將無法從根本上得到性能的改善，因此開發高性能的骨干交換/路由器（太比特路由器）已經成為一項迫切的要求。太比特路由器技術還主要處于開發實驗階段。
　　多WAN路由器
　　雙WAN路由器具有物理上的2個WAN口作為外網接入，這樣內網電腦就可以經過雙WAN路由器的負載均衡功能同時使用2條外網接入線路，大幅提高了網絡帶寬。當前雙WAN路由器主要有“帶寬匯聚”和“一網雙線”的應用優勢，這是傳統單WAN路由器做不到的。

功能分類

　　寬帶路由器
　　寬帶路由器是近幾年來新興的一種網絡產品，它伴隨著寬帶的普及應運而生。寬帶路由器在一個緊湊的箱子中集成了路由器、防火墻、帶寬控制和管理等功能，具備快速轉發能力，靈活的網絡管理和豐富的網絡狀態等特點。多數寬帶路由器針對中國寬帶應用優化設計，可滿足不同的網絡流量環境，具備滿足良好的電網適應性和網絡兼容性。多數寬帶路由器采用高度集成設計，集成10/100Mbps寬帶以太網WAN接口、并內置多口10/100Mbps自適應交換機，方便多臺機器連接內部網絡與Internet，可以廣泛應用于家庭、學校、辦公室、網吧、小區接入、政府、企業等場合。
　　模塊化路由器
　　模塊化路由器主要是指該路由器的接口類型及部分?jǐn)U展功能是可以根據用戶的實際需求來配置的路由器，這些路由器在出廠時一般只提供最基本的路由功能，用戶可以根據所要連接的網絡類型來選擇相應的模塊，不同的模塊可以提供不同的連接和管理功能。例如，絕大多數模塊化路由器可以允許用戶選擇網絡接口類型，有些模塊化路由器可以提供VPN等功能模塊，有些模塊化路由器還提供防火墻的功能，等等。多數路由器都是模塊化路由器。
　　非模塊化路由器
　　非模塊化路由器都是低端路由器，平時家用的即為這類非模塊化路由器。該類路由器主要用于連接家庭或ISP內的小型企業客戶。它不僅提供SLIP或PPP連接，還支持諸如PPTP和IPSec等虛擬私有網絡協議。這些協議要能在每個端口上運行。諸如ADSL等技術將很快提高各家庭的可用寬帶，這將進一步增加接入路由器的負擔。由于這些趨勢，該類路由器將來會支持許多異構和高速端口，并在各個端口能夠運行多種協議，同時還要避開電話交換網。
　　虛擬路由器
　　虛擬路由器以虛求實。一些有關IP骨干網絡設備的新技術突破，為將來因特網新服務的實現鋪平了道路。虛擬路由器就是這樣一種新技術，它使一些新型因特網服務成為可能。通過這些新型服務，用戶將可以對網絡的性能、因特網地址和路由以及網絡安全等進行控制。以色列RND網絡公司是一家提供從局域網到廣域網解決方案的廠商，該公司最早提出了虛擬路由的概念。
　　核心路由器
　　核心路由器又稱“骨干路由器”，是位于網絡中心的路由器。位于網絡邊緣的路由器叫接入路由器。核心路由器和邊緣路由器是相對概念。它們都屬于路由器，但是有不同的大小和容量。某一層的核心路由器是另一層的邊緣路由器。
　　無線路由器
　　無線路由器就是帶有無線覆蓋功能的路由器，它主要應用于用戶上網和無線覆蓋。市場上流行的無線路由器(一般都支持專線xdsl/ cable，動態xdsl，pptp四種接入方式，它還具有其它一些網絡管理的功能，如dhcp服務、nat防火墻、mac地址過濾等等功能。
　　獨臂路由器
　　獨臂路由器的概念是出現在三層交換機之前，網內各個VLAN之間的通信可以用ISL關聯來實現，那樣的話，路由器就成為一個“獨臂路由器”，VLAN之間的數據傳輸要先進入路由器處理，然后輸出，以使得網絡中的大部分報文同一個VLAN內的報文將用不著通過路由器而直接在交換設備間進行高速傳輸。這種路由方式的不足之處在于它仍然是一種集中式的路由策略，因此在主干網上一般均設置有多個冗余“獨臂”路由器，來分擔數據處理任務，從而可以減少因路由器引起的瓶頸問題，還可以增加冗余鏈路，但如果網絡中VLAN之間的數據傳輸量比較大，那么在路由器處將形成瓶頸。獨臂路由器基本被第3層交換機取代。
　　無線網絡路由器
　　無線網絡路由器(例如：D-LINK，TP-LINK，TENDA等。)是一種用來連接有線和無線網絡的通訊設備，它可以通過Wi-Fi技術收
　　發無線信號來與個人數碼助理和筆記本等設備通訊。無線網絡路由器可以在不設電纜的情況下，方便地建立一個電腦網絡。
　　但是，一般在戶外通過無線網絡進行數據傳輸時，它的速度可能會受到天氣的影響。其他的無線網絡還包括了紅外線、藍牙及衛星微波等。
　　智能流控路由器
　　智能流控路由器能夠在自動地調整每個節點的帶寬，這樣每個節點的網速均能達到最快，不用限制每個節點的速度，這是其最大的特點。智能流控路由器經常用在電信的主干道上，如華為，思科。網吧，酒店等則常用網星路由器。
　　動態限速路由器
　　動態限速路由器是一種能實時地計算每位用戶所需要的帶寬，精確分析用戶上網類型，并合理分配帶寬，達到按需分配，合理利用，還具有優先通道的智能調配功能，這種功能主要應用于網吧、酒店、小區、學校等，網吧最常用的則是奧雷路由器。

路由器的應用

　　路由器的基本應用有以下幾個方面。
　　(1)同構型局域網的互聯。使用路由器進行同構型局域網的互聯，其能力比網橋的能力要強很多。

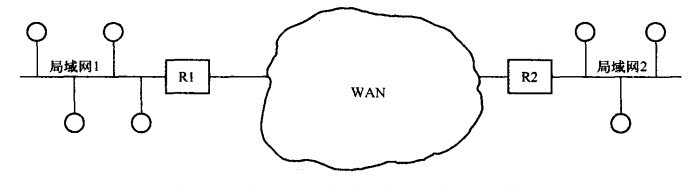

　　(2)LAN與WAN之間的互聯。這是路由器的主要用途。局域網與廣域網互聯時，使用得較多互連設備是路由器，如圖所示。

　　路由器能完成局域網與廣域網低三層協議的轉換。這種利用路由器使局域網與廣域網互聯的方式稱為網絡接入，各地的局域網通過廣域網實現互聯的目的就是要實現局域網之間的通信。目前應用最為廣泛的就是局域網通過路由器接入Internct的方式。
　　(3)WAN與WAN的互聯。隨著路由器技術的不斷發展及網絡規模的不斷擴大，路由器的應用范圍也在擴大，不再局限于局域網與局域網或局域網與廣域網之間的互聯，它應用于面向城市的WAN、面向?qū)W校的校園網和面向企業的企業網等。

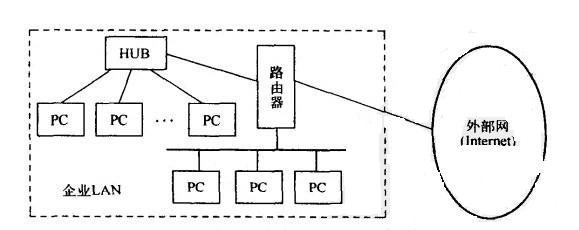

　　圖2所示為利用路由器將企業內部網與外部網互聯的模型。在企業內部網中，使用交換機、集線器等設備連接網絡中的各個站點。企業內部網與外部網絡的聯系，通過路由器實現。
